簡易床版/シンプルスラブ

水路上の橋、蓋・拡幅工事まで、現場の適応性に優れたRC構造の床版

概要

 大型自動車(T-25)にも対応、車両走行及び歩行者が安全に通行できるRC構造の簡易床版です。
 使用環境に応じたプレ加工など、多くの構造形式に対応が可能です。

シンプルスラブのカタログ資料はこちらから。特別会員の方がご利用できます
梁公式集はこちらから。特別会員の方がご利用できます

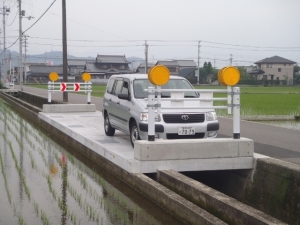

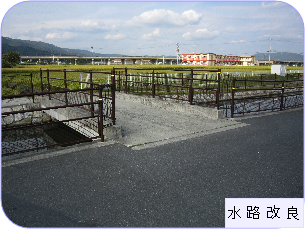

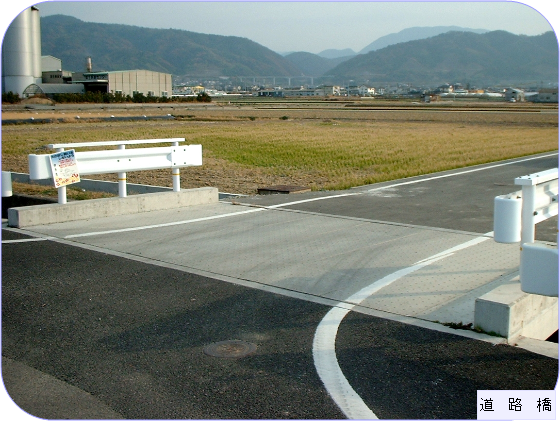

使用例

特徴

1. 現場環境に適応
  水路幅に合った形状・長さを自由に選択できるので、大変経済的です。
2. 歩行者、車のスリップ防止
  表面は凸状の円形模様となっているため、車のスリップ防止が図れ、美観的にも大変優れています。
3. 景観対応
  通行面に石張り等の表面加工をすることもできます。
4. 早期の交通規制解除、工事公害の低減
  床版部分のプレキャスト化で現場作業が少なくなり、早期の交通開放及び建設廃材低減が期待できます。

用途・適応範囲

用途

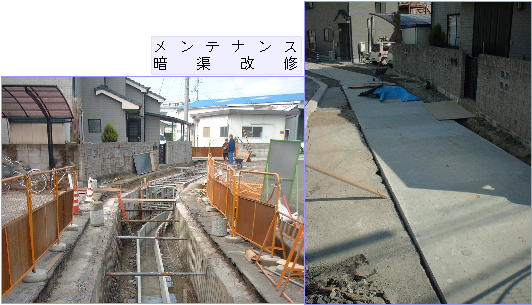

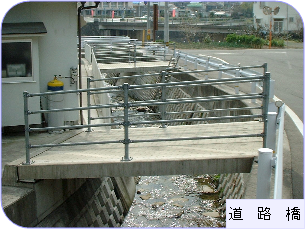

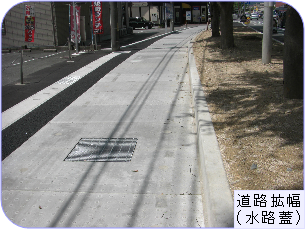

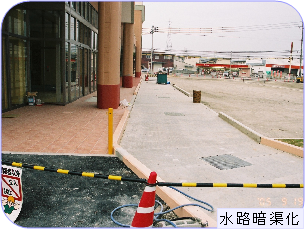

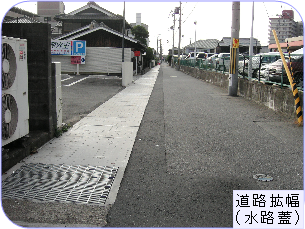

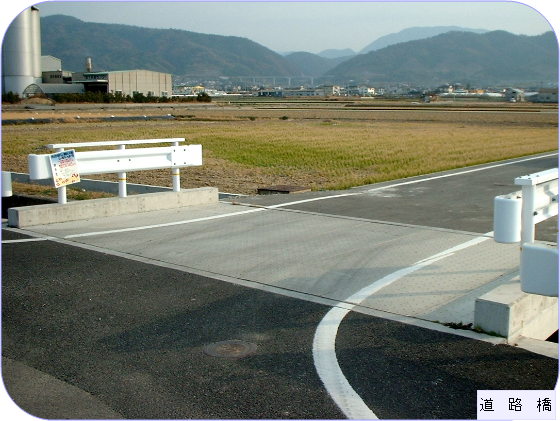

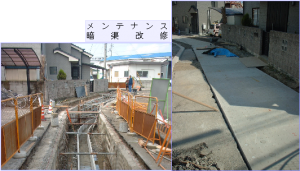

● 道路・水路関係・・・農道橋・歩道橋・道路幅員拡幅・水路蓋(水路暗渠化)
● 港湾・公益施設・・・桟橋、貯留施設蓋、駐車場スラブ
適用範囲

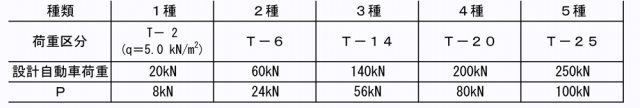

● 荷重区分

形状及び寸法

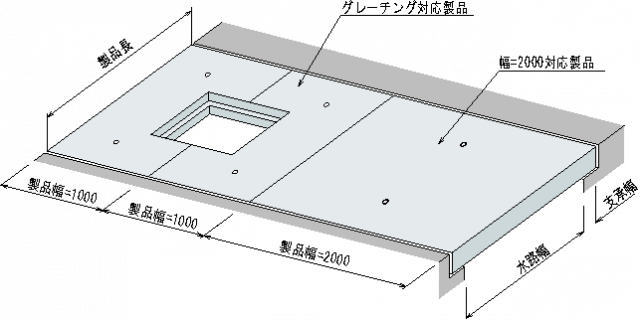

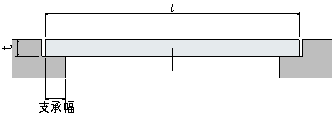

架設概要
ズレ止め部詳細
ズレ止め防止用 (別注仕様)

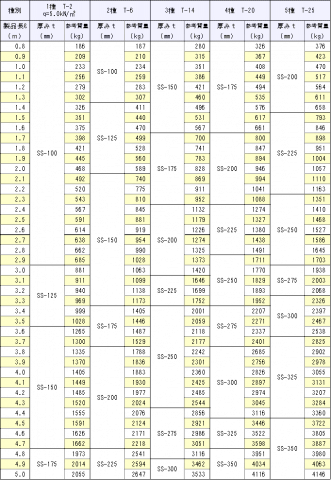

標準規格表

1.標準規格表は、自動車が橋軸方向に走行する場合です。橋軸直角方向に走行する場合は別途設計いたします。
2.L=5.0mを超える製品はパワースラブ(○○○P掲載)をご利用下さい。

ダウンロード

施工



吊り金具規格
厚さ t=175以下は、吊り穴仕様とする。

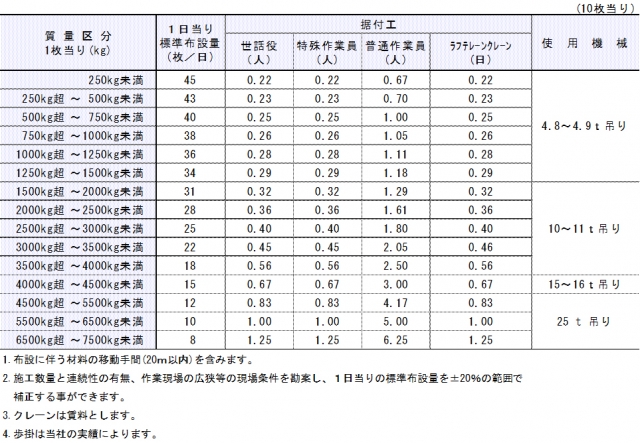

標準据付歩掛

簡易床版/シンプルスラブ の施工事例

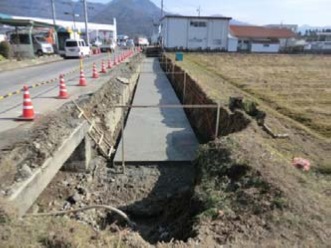

兵庫県丹波市

道路改良工事.既設のオープン水路を撤去し多機能U型水路・シンプルスラブを設置し歩道を構築。

工事年度 平成25年度
工事名 市道田路第3号線 道路改良工事(その1)
施工規模 L=46m
呼び・規格 多機能U型水路 B2000×H1300・簡易床版 L2200×t100×B2000

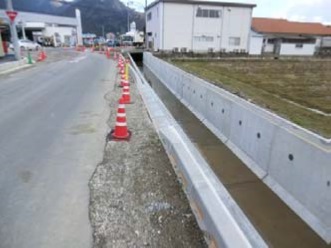

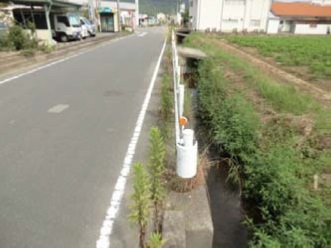

施工前
施工中
施工中

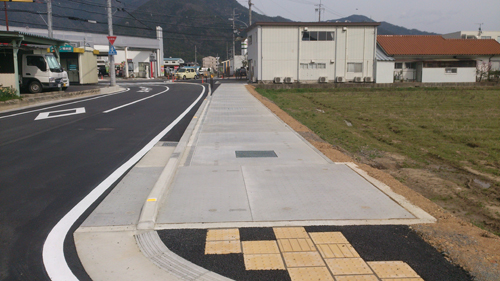

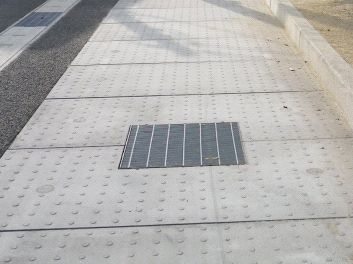

施工後

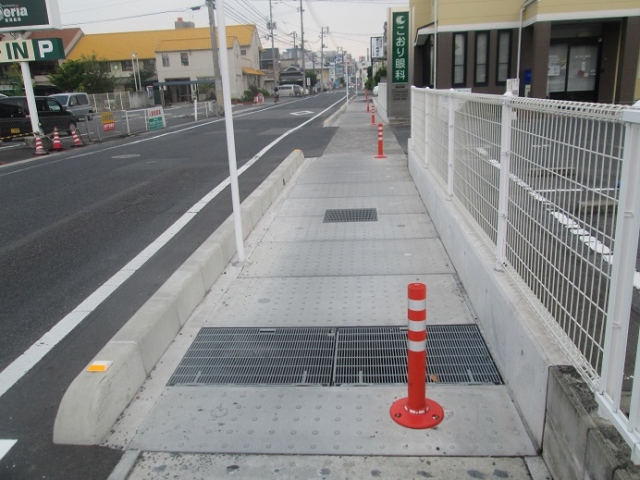

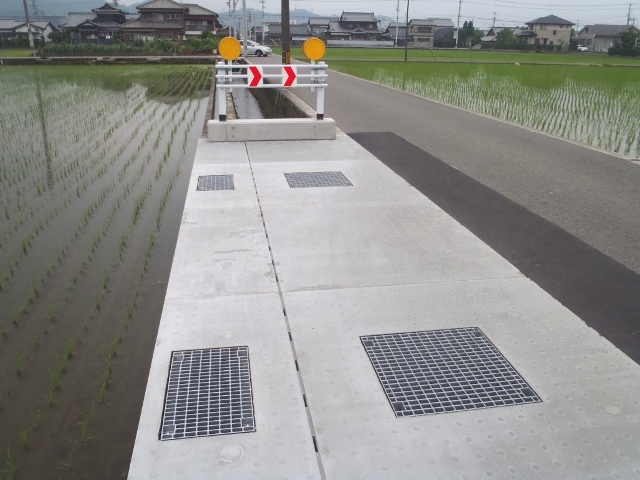

愛媛県新居浜市

今回は、通常サイズ(版幅1.0m)を作業時間の短縮を図るため2.0mへと広げ、点検口として用水路側に300×600、排水路側には600×600のグレーチング開口部を設けました。
また、スリット排水孔を設けることで雨水が水路に落下する構造になっており、路面雨水が田んぼへ流出しないよう、機能面も向上させております。
工事年度 平成25年3月
施工規模 全長14m
グレーチングの間にあるのがスリット排水孔

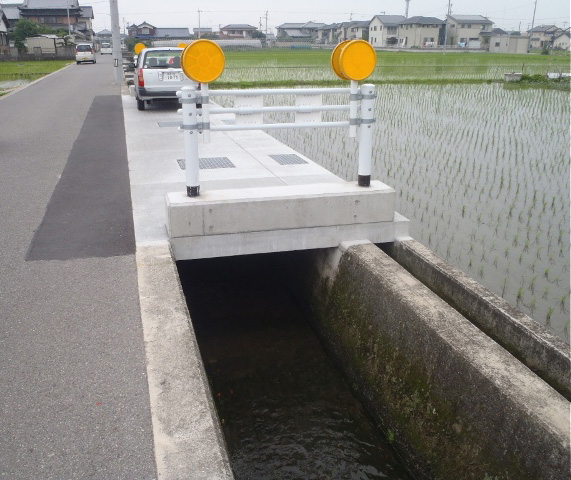

既設水路壁を切り下げて、床版を設置

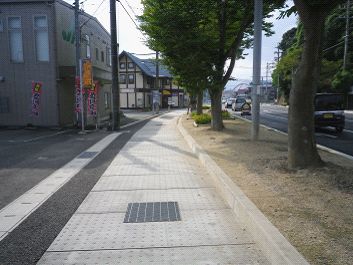

岡山県岡山市北区奥田

歩道整備工事として、既設のオープン水路へスラブを設置し、歩道を構築
斜製品・明かり取り開口製品・堰板開閉部へは重量軽減グレーチングを設置するなど現況に応じた製品で対応
工事年度 平成23年度
工事名 市道富田町富田線
施工規模 約200m
斜製品
堰板開閉部へ重量軽減グレーチング

山口県熊毛郡平生町

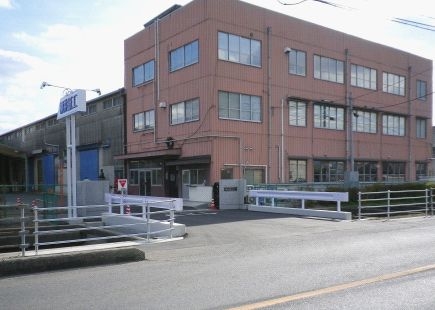

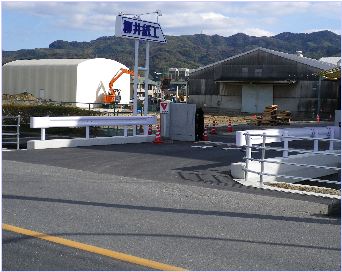

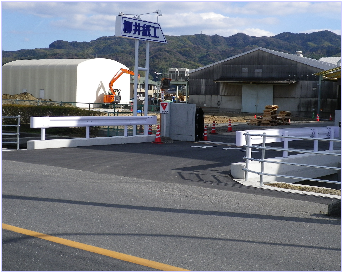

山口県熊毛郡平生町にある企業の工場出入り口(橋梁部)改修工事
現場条件:大型車両も通行する工場出入り口の橋梁改修工事。
     現地は、地盤が軟弱(N値2)で構造物の地盤反力低減及び基礎地盤の軟弱地盤対策が必要である。

地盤反力低減対策として、上部工はプレキャスト床版による軽量化、下部工は水路と橋台が一体化したプレキャストL型橋台により地盤反力の軽減が実現、基礎の軟弱地盤対策は地盤の支持力向上と沈下抑制に効果があるトップベース工法(マイ独楽)を用いて施工性・経済性の両立が図られた。
工事年度 平成22年11月
工事名 柳井紙工出入口改修
施工規模 90㎡×2層 (延長 12m)
呼び・規格 マイ独楽連結タイプφ500型、L型橋台H=2.65m、スラブL=6.2m

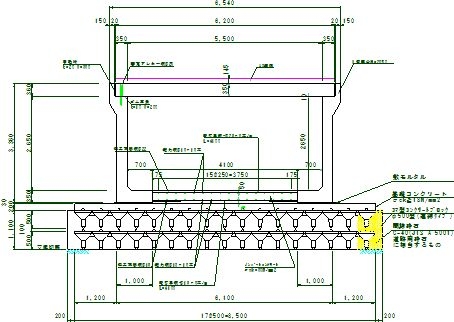

概要図
床版橋 施工事例
(トップベース工法(マイ独楽)・L型橋台・シンプルスラブの組合せ)

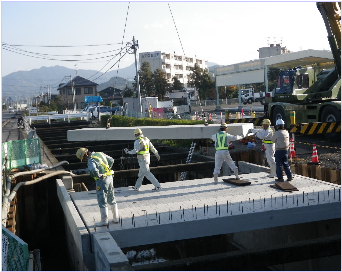

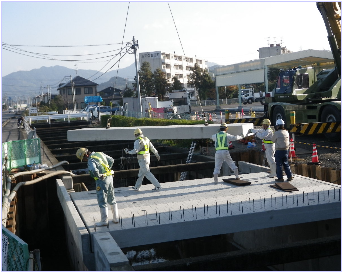

施工記録
施工記録
施工記録
施工記録
施工記録
施工記録

山口県山口市大内御堀

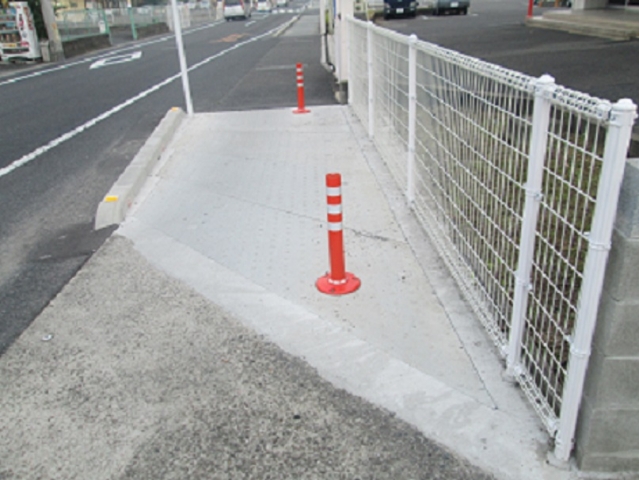

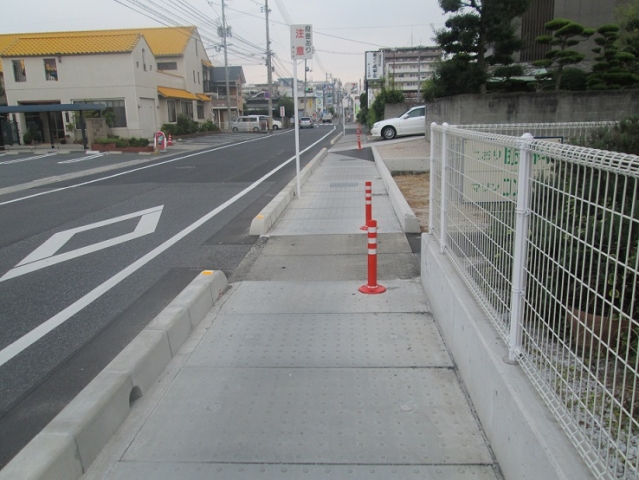

歩道整備工事。過去の現場打ち床版の取替え。R部は斜切製品で対応。
工事年度 平成21年~23年度
工事名 主要県道山口防府線道路改良工事
施工規模 延長 200m
呼び・規格 SS-100~275 1種・5種 L=2100~3100

関連製品

橋台をプレキャスト化することにより工期を短縮し、底版を現場打設することにより、スパンに限定されることなく橋台が構築できます。
プレテンション方式PC単純床板を、短スパンの橋梁、水路蓋用に開発しました。
軽車両(T-6)程度の床版を上載できるプレキャスト簡易基礎台。
