コマ型コンクリートブロック/トップベース工法 マイ独楽

トップベース工法は、軟弱地盤の支持力向上と沈下抑制に効果、土木・建築構造物の基礎地盤の補強・改良など基礎工事に最適です。

概要

トップベース工法は、軟弱地盤の支持力向上と沈下抑制に効果、土木・建築構造物の基礎地盤の補強・改良など基礎工事に最適です。
この工法は、構造物の基礎地盤面にコマ型コンクリートブロック(マイコマ)を敷きならべ、隙間に砕石を充填して締め固めた軟弱地盤改良工法です。
日本材料学会「技術賞」受賞
日本建築センター審査証明書取得  BCJ-審査証明書12


掲載期間終了 NETIS登録番号 No.QS-990016-V
トップベース工法 マイ独楽のカタログ資料はこちらから。特別会員の方がご利用できます。

特徴

1. 極めて軟弱な地盤でも、上載荷重を安全に支えます。
2. 沈下量を抑制し、不同沈下を防止します。
3. 吸振・防震効果により、耐震性も期待できます。
4. 施工が簡単で、特別な機械を必要としません。
5. 建屋内での施工も可能です。
6. 杭基礎に比べ経済的です。

用途・適用範囲

・擁壁の基礎   ・上下水道管やマンホール等の基礎
・ボックスカルバートの基礎   ・浄化槽・貯水槽等各種タンクの基礎

陸上コマ工法
・各種水路の基礎   ・鉄塔・広告塔等各種工作物の基礎

耐震コマ工法
・道路・低盛土の基礎   ・精密機械の吸振・防震基礎
・橋台・橋脚(単純桁橋)の基礎   ・低・中層建築物の基礎
・仮設道の路盤・路床の代用としての基礎(再使用可能)
・土間コンクリートの基礎

水中コマ工法
・河川・河床の浸食・洗掘防止用基礎   ・海岸構造物の基礎(大型マイ独楽の使用)

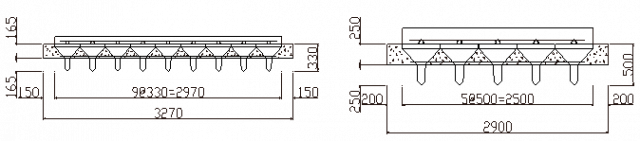

形状及び寸法

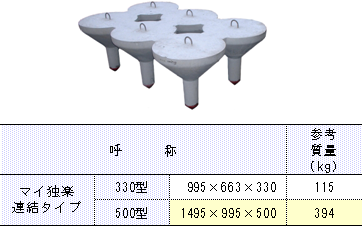

■ マイ独楽 連結タイプ
■ マイ独楽  単独タイプ

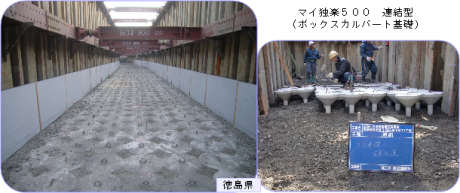

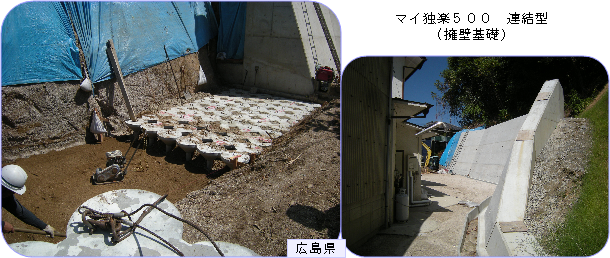

コマ型コンクリートブロック/トップベース工法 マイ独楽 の施工事例

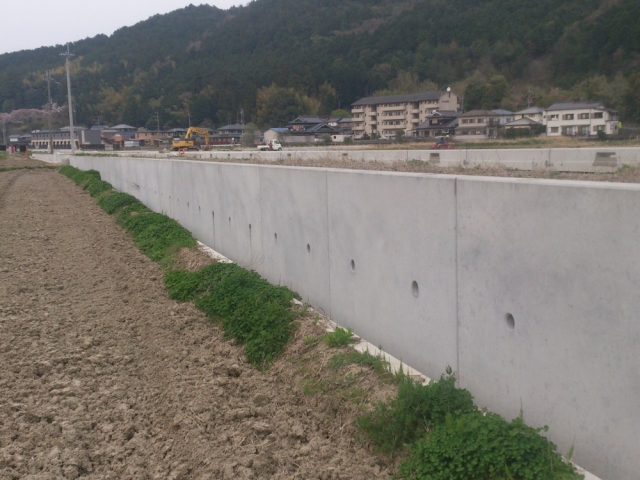

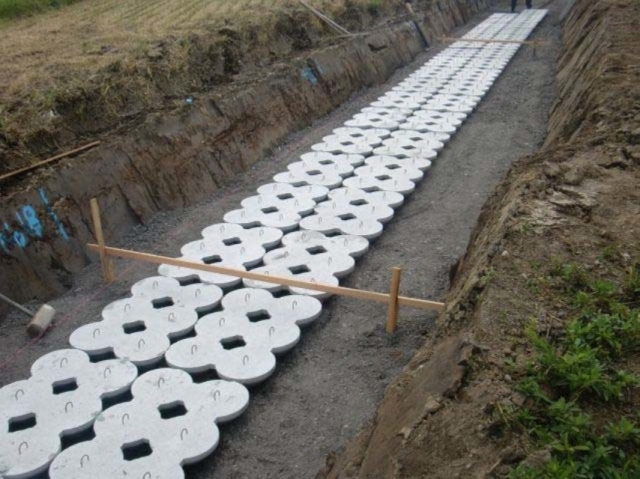

兵庫県篠山市(市道大沢新栗栖野線)

当現場周辺は軟弱地盤であることから、当初の擁壁構造は、L型擁壁と地盤改良で設計計画されていましたが、地盤改良の深さが2.40mと深く、現地は田園が広がる地域で掘削の難易性と環境配慮などから、地盤の支持力向上と沈下抑制などの効果に定評があり、構造物の基礎に最適なトップベース工法『マイ独楽』を提案させて頂きました。

マイ独楽の場合は掘削深さが0.5m程度と掘削量も軽減され施工も容易で、地盤改良材を使用しない為、周囲の環境への影響を最小限に抑えることが可能です。
又、GLウォールは現場打擁壁に比べ、工期及びコストの縮減を図る事を目的とした製品であり、マイ独楽と同様に容易な施工と建設技能工不足の解消が可能という理由から、セットでの採用に至りました。
工事年度
トップベース工法『マイ独楽』

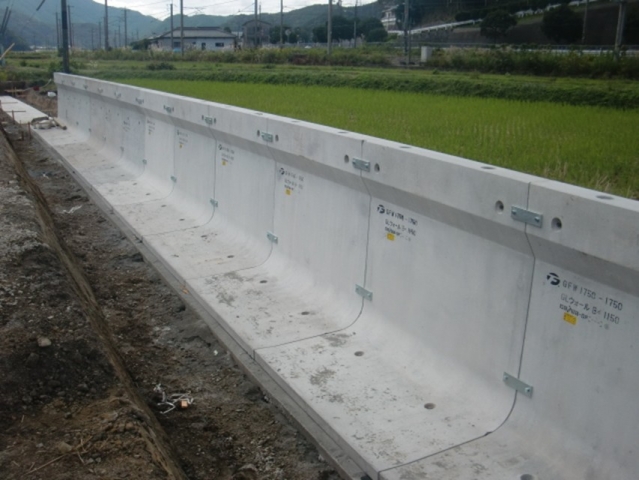

GLウォール

山口県熊毛郡平生町

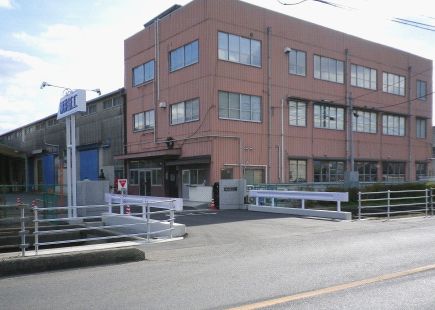

山口県熊毛郡平生町にある企業の工場出入り口(橋梁部)改修工事
現場条件:大型車両も通行する工場出入り口の橋梁改修工事。
     現地は、地盤が軟弱(N値2)で構造物の地盤反力低減及び基礎地盤の軟弱地盤対策が必要である。

地盤反力低減対策として、上部工はプレキャスト床版による軽量化、下部工は水路と橋台が一体化したプレキャストL型橋台により地盤反力の軽減が実現、基礎の軟弱地盤対策は地盤の支持力向上と沈下抑制に効果があるトップベース工法(マイ独楽)を用いて施工性・経済性の両立が図られた。
工事年度 平成22年11月
工事名 柳井紙工出入口改修
施工規模 90㎡×2層 (延長 12m)
呼び・規格 マイ独楽連結タイプφ500型、L型橋台H=2.65m、スラブL=6.2m

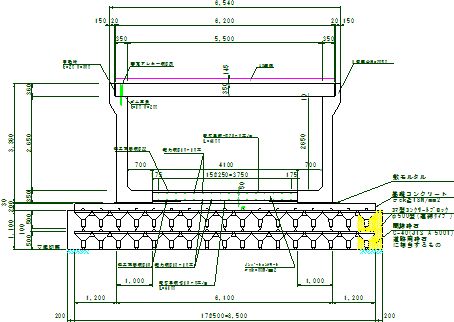

概要図
床版橋 施工事例
(トップベース工法(マイ独楽)・L型橋台・シンプルスラブの組合せ)

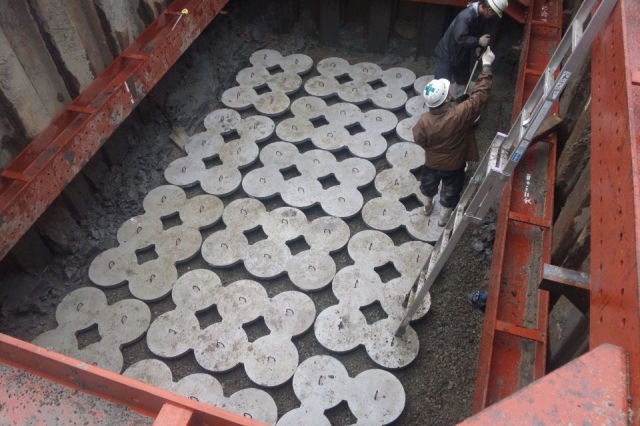

施工記録
施工記録
施工記録
施工記録
施工記録
施工記録

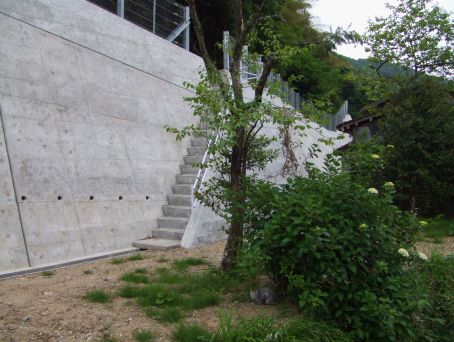

兵庫県香美町

崩壊対策の重力式擁壁を設置する現地盤が、   N=3(粘性土)   C=18KN/m2   γ=14KN/m2   φ=0°で、基礎地盤の軟弱地盤対策が必要となった。
工事年度 平成21年度
工事名 急傾斜地崩壊対策工事 丹生地地区
施工規模 134 m2
呼び・規格 連結タイプ 500型
施主 兵庫県新温泉土木事務所
所在地 兵庫県香美町

岡山県岡山市北区楢津

FRP製浄化槽の基礎
現地への進入路が狭く、大型車を利用しないで済むマイコマが採用
工事年度 平成23年度
工事名 FRP製浄化槽設置工事
施工規模 500型 約20m2
施主 民間
所在地 岡山県岡山市北区楢津
