概要

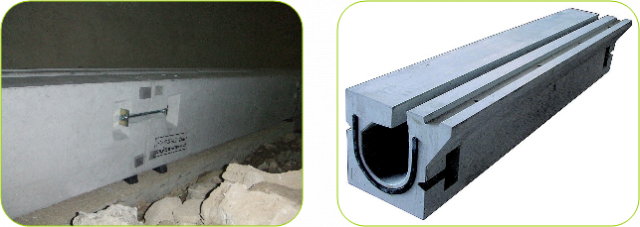

トンネル監査廊用側溝は上部に設けたスリット幅を十分に広くしており、高速道路、自動車専用道路のトンネル専用の側溝として使用していただけます。従来の側溝と比較して配管スペースなどが確保しやすいように、広い収納スペース を提供できる構造となっています。
掲載期間終了 NETIS登録番号 No.KK-040065-VE
特徴
１． 円形水路の呑み口から道路までの距離を、NEXCO等の標準設計図集と同じにしていますので、設計変更が道路側に及びません。

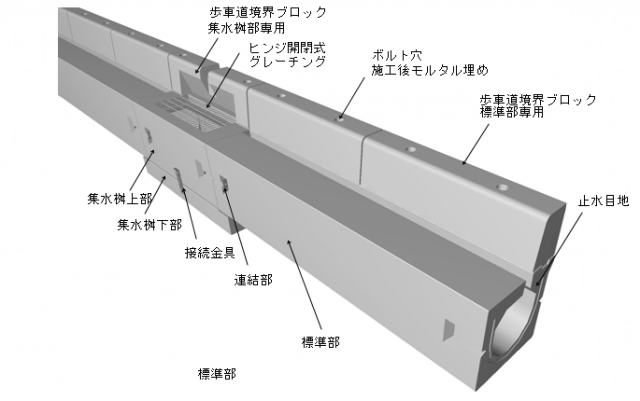

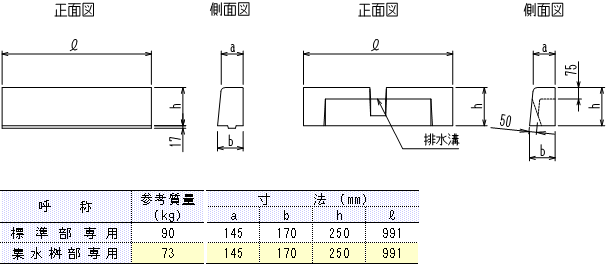

２． 専用の縁石を使用して、水路の呑み口を縁石と合わせて設置でき、縁石背面から水路がはみ出ないので、
監査廊下の収納スペースが従来の現場打ち以上に確保されます。

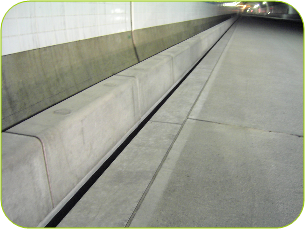

３． 水路のスリットは、逆テーパーになっていますので、スリットの途中にゴミ等が引っ掛かりにくい構造です。
４． 水路の下半分は従来の円形水路と同等断面なので、流水能力も変わりません。
５． 縦断方向に対して、Ｔ－２５の直載・側溝荷重を考慮しております。
