管渠型側溝/DR2側溝

管渠型側溝で、排水性舗装タイプ、道路の路側排水に用いるタイプ、横断・暗渠に用いるタイプ、および本体と組合せるエプロンがあります。

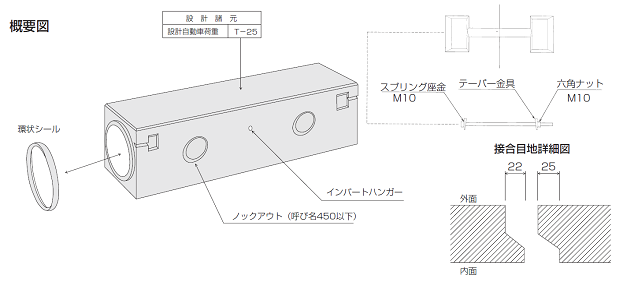

概要

 管渠型側溝で、排水性舗装タイプ、道路の路側排水に用いるタイプ、横断・暗渠に用いるタイプ、および本体と組合せるエプロンがあります。

1. 大型車輛を考慮した安全性の高い商品です。
2. 蓋掛けがない暗渠タイプのため、側溝の上を自動車が走行しても騒音がなく静かです。
3.  内面が円形であるため流水に適し、現場打ち処理の対応がしやすい形状です。

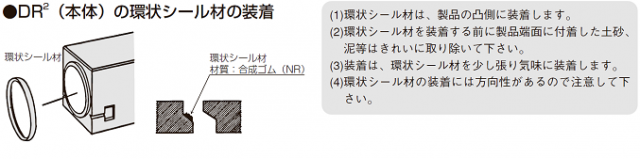

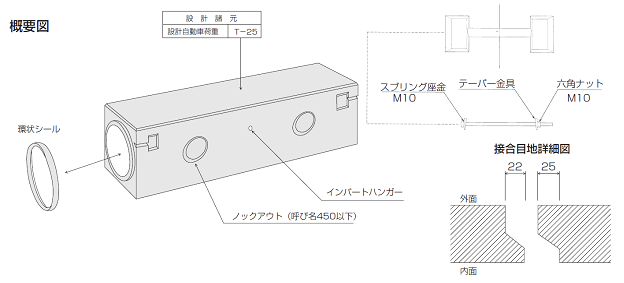

4. 製品の接合には、不同沈下等が生じ難いボルトによる連結工法を採用。
5. フラットタイプとエプロンを組み合わせることで、道路勾配に関係なく暗渠水路の勾配を自由に設定できます。
     施工後のエプロンの取り外し可能なためリフォームが簡単です。

DR2側溝のカタログ資料はこちらから。特別会員の方がご利用できます。)

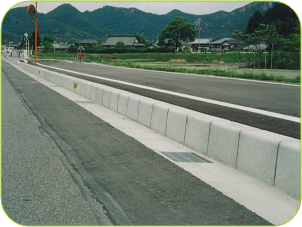

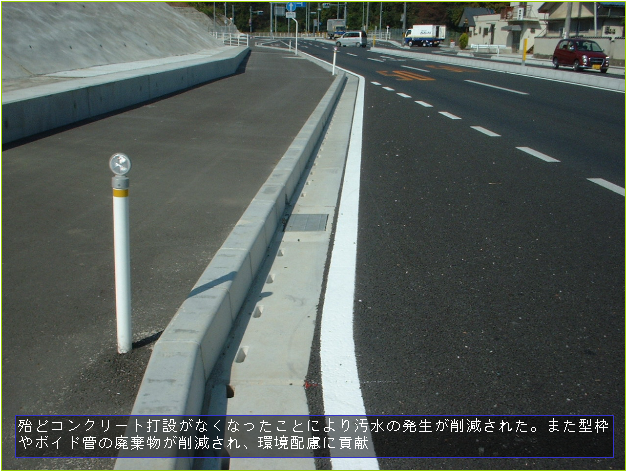

使用例

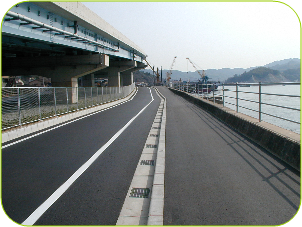

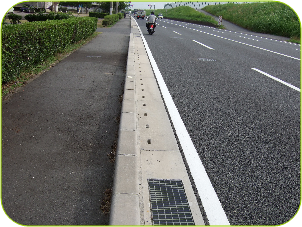

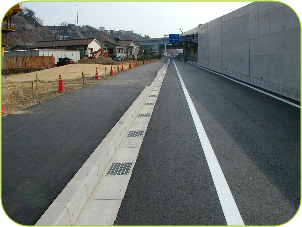

排水性舗装タイプ

1. 水抜排水孔を道路側面に4ケ所、集水孔を上面に4ケ所設け、排水性舗装の路面排水効率を高めた管渠型側溝です。
2. 道路側側面の排水孔はステンレス製パンチングメタルでカバーしているため、路面転圧時に舗装用骨材の侵入を防止します。

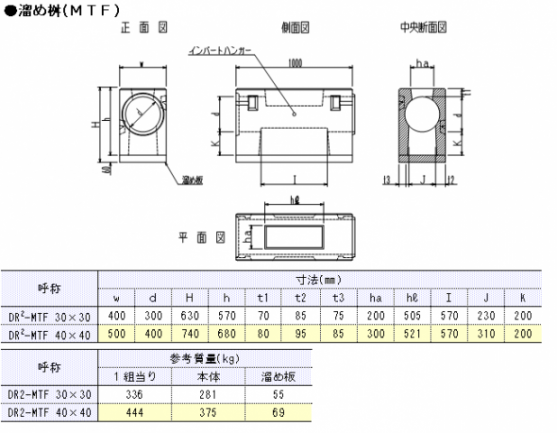

●溜め桝・集水桝

ダウンロード

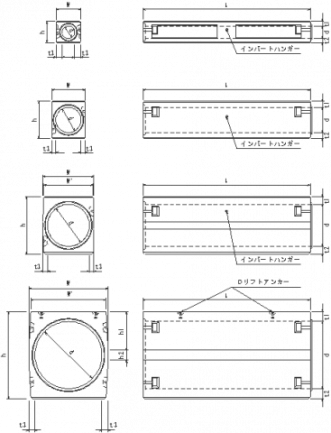

標準タイプ

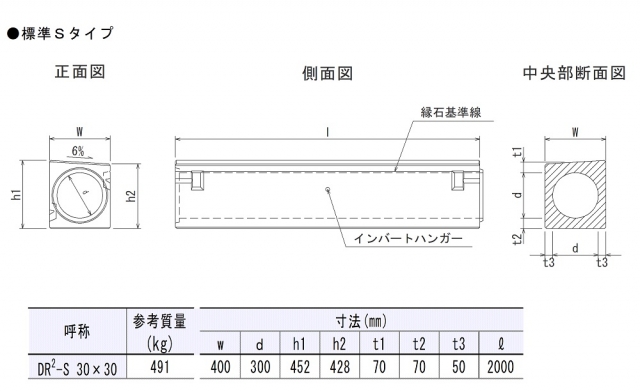

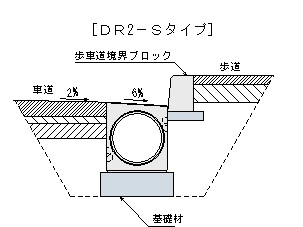

●標準Sタイプ
●グレーチングタイプ

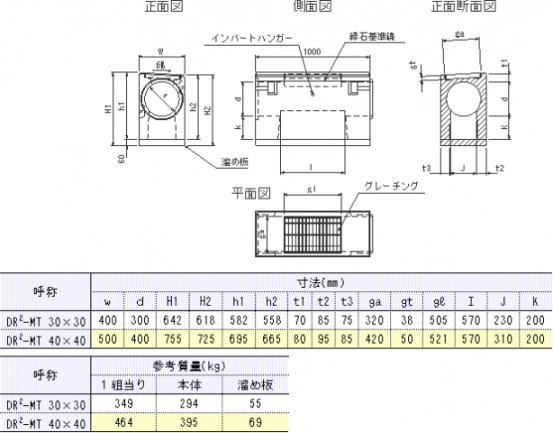

●溜め桝(MT)

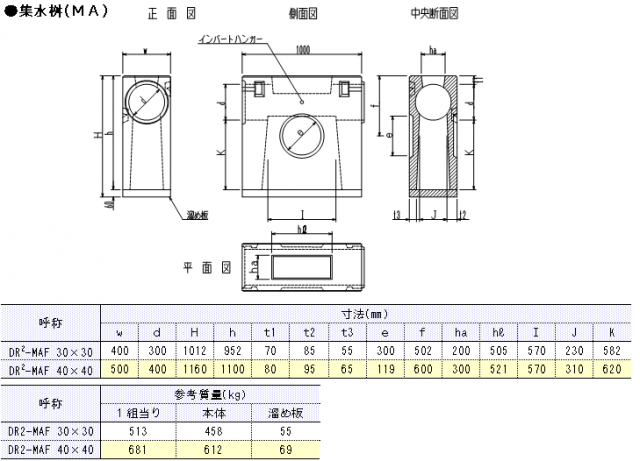

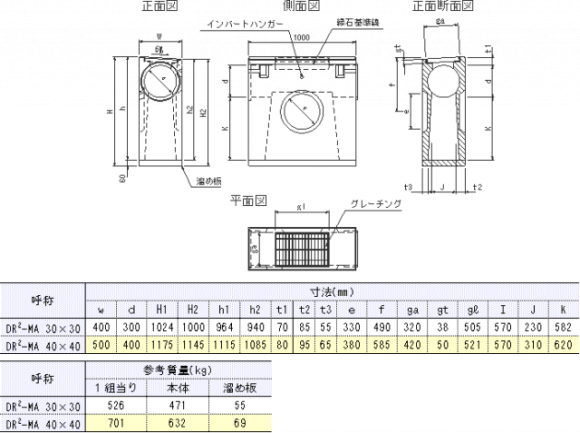

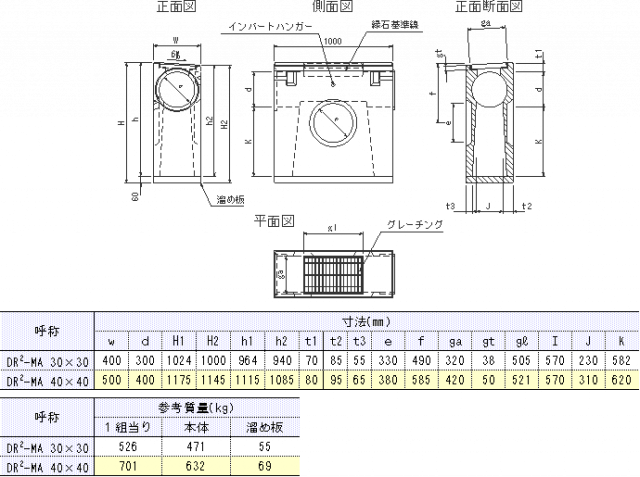

●集水桝(MA)

ダウンロード

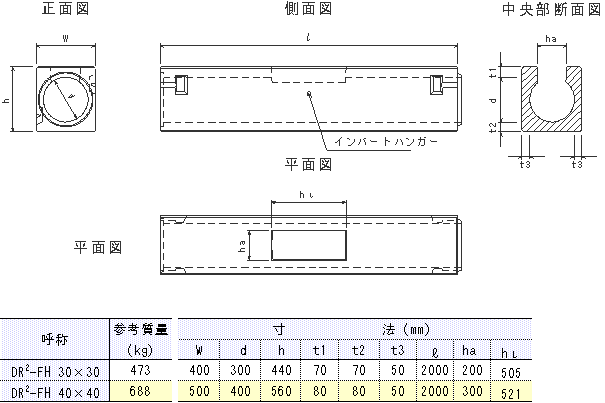

パイプカルバート DR2 Fタイプ

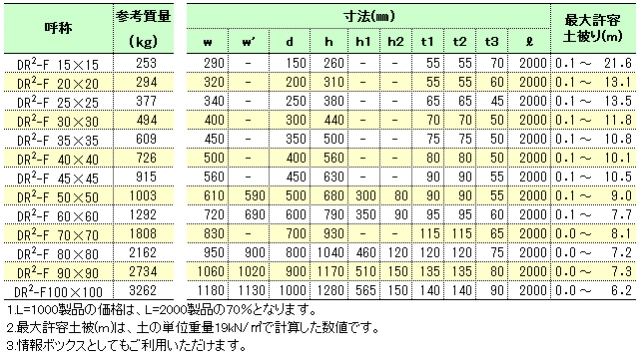

●標準 Fタイプ
●グレーチング用開口タイプ

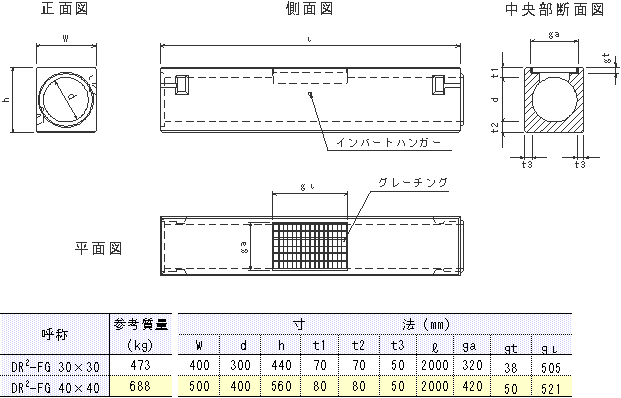

●グレーチングタイプ

ダウンロード

パイプカルバート DR2 Fタイプ

ダウンロード

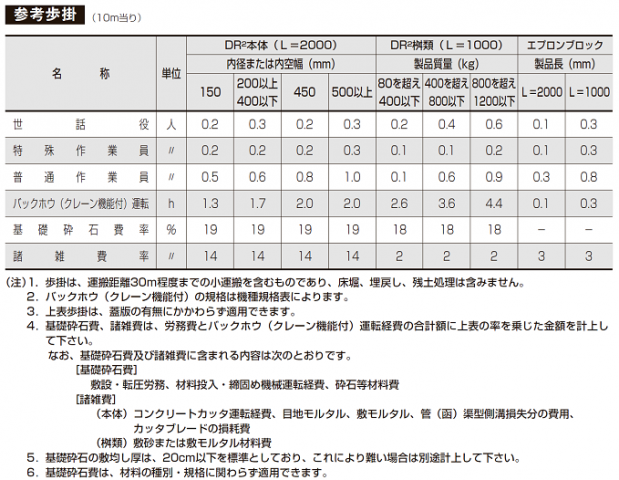

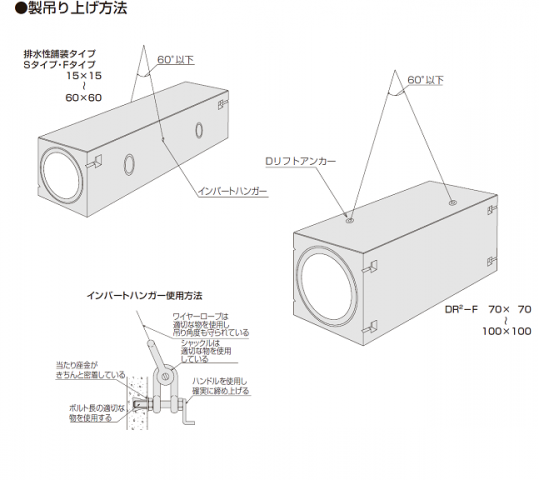

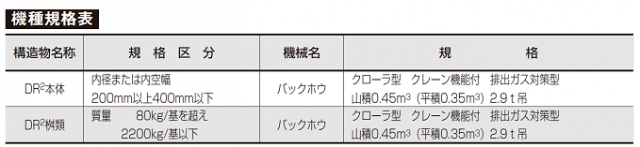

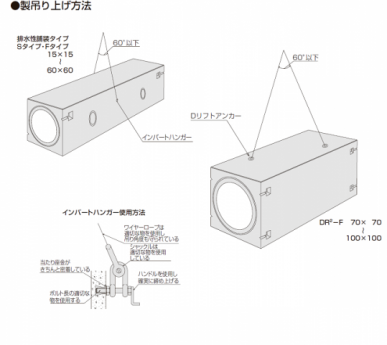

施工・据付歩掛

用途

道路設備
道路横断溝など
住宅等の区画整理事業の宅内道路の路側排水
雨水排水溝
