円型水路/SK側溝

上部に連続したグレーチング付のスリット開口部を設けた側溝で、路面の排水能力に優れた管渠型側溝です。

概要


SK側溝のカタログ資料はこちらから。特別会員の方がご利用できます。

用途

一般道路
中央分離帯の排水
トンネル内の排水
住宅団地
工業用団地内
公園
雨水排水溝

特徴

1. 連続した開口部により路面の排水を確実に行い、構造物の保全と安全で円滑な交通を確保します。
2. 自動車荷重T-25(縦断・横断走行)を考慮した安全性の高い製品です。
3・ 一般水路、中央分離帯の排水、トンネル内の排水、住宅団地、工業用団地内、公園、坂、カーブ等の排水などに広い範囲で使用できます。

形状及び寸法

●サイクルJ型
本体

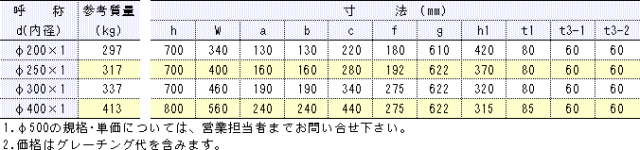

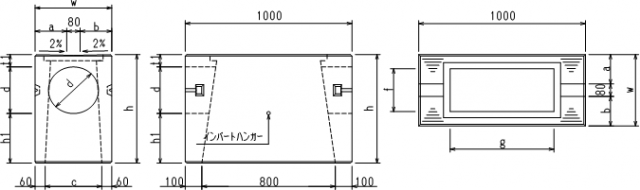

●サイクルJ型 集水桝

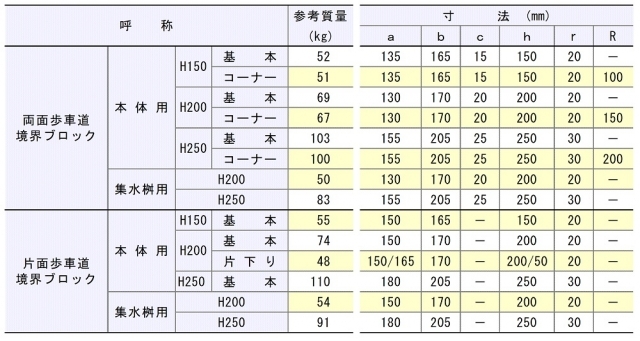

●歩車道境界ブロック
●サイクルJ型 乗入用
●サイクルJ型A 本体
●サイクルJ型A アングル付

ダウンロード

形状及び寸法

●SK側溝用スリットアングル



・グレーチングを使用しないスリット排水をシンプルな構造で行うので経済的です。

・排水性舗装の排水を、製品の天端からスリット連続排水にしたので、確実に雨水が流下します。

・現場で側溝にはめ込むだけで、煩わしいボルト締め等の作業がありません。

・JISの歩車道境界ブロックが使用可能で、設置目安があるので敷モルタル・据付が行いやすくなります。
●サイクルJ型A 集水桝


O M 型
製品高を低くすることにより、従来より埋設物への影響が少なくなりました。
また、掘削量も減少するためコスト削減となります。


●OM型 本体

ダウンロード

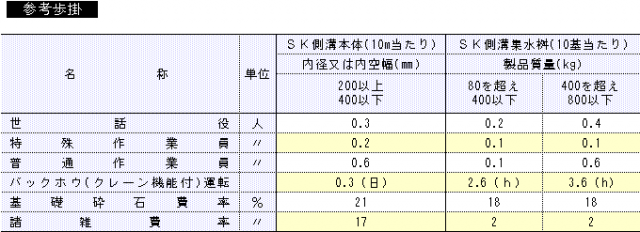

標準据付歩掛

●標準断面図
(注)
  1.歩掛は、運搬距離30m程度までの小運搬を含むものであり、床堀、埋戻し、残土処理は含みません。

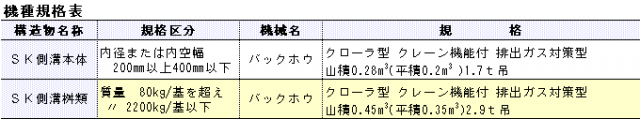

  2.バックホウ(クレーン機能付)の規格は機種規格表によります。
  3.上表歩掛は、蓋版の有無にかかわらず適用できます。
  4.基礎砕石費、諸雑費は、労務費と機械運転経費の合計額に上表の率を乗じた金額を上限として計上して下さい。
  なお、基礎砕石費及び諸雑費に含まれる内容は次のとおりです。
    [基礎砕石費]
     敷設・転圧労務、材料投入・締固め機械運転経費、砕石等材料費
    [諸雑費]
     (本体) コンクリートカッタ運転経費、目地モルタル、敷モルタル、管(函)渠型側溝損失分の費用、カッタブレードの損耗費
     (桝類) 敷砂または敷モルタル材料費

 5.基礎砕石の敷均し厚は、20㎝以下を標準としており、これにより難い場合は別途考慮し計上して下さい。
 6.基礎砕石費は、材料の種別・規格に関わらず適用できます。
                                     <国土交通省土木工事積算基準(平成23年度版)引用>

施工例

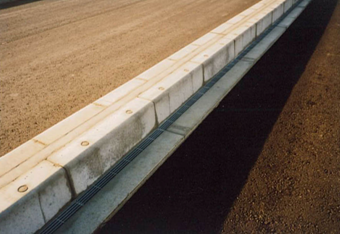

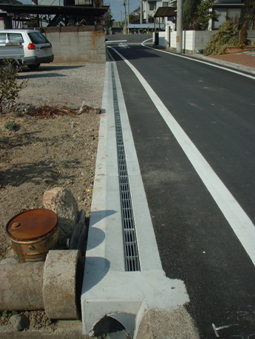

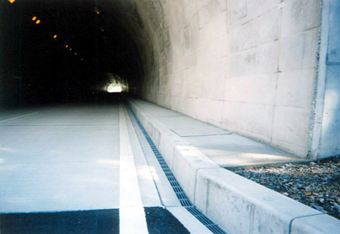

円型水路/SK側溝 の施工事例

広島県広島市中区

歩行者の通行を考慮し、排水性の高いスリット型の側溝へ改良
工事年度 平成23年3月
工事名 中1区256号線側溝改良工事(その1)
施工規模 延長 148m
呼び・規格 φ200

関連製品

汎用側溝(落ちふた式U形側溝・可変側溝等)と組合せて、最新型の側溝へ機能アップ。路側がスッキリ、路側走行の安全性向上・側溝のリニューアルにエコロジーなアングル側溝蓋。排水性舗装対応のスリット側溝を構・・・
道路に平行して設置する縦断走行の側溝には、路面の集排水性能と路側走行の安全性が一段と向上する連続スリット溝を採用。
