組立式階段/エバルート(ドレック階段パネル)

擁壁・護岸や水路の壁面に後付けで取り付けることができる昇降用の組立式階段です。
現場でアンカー固定した専用ブラケットとレジンコンクリート製パネル(ドレック階段パネル)を組立てることで、簡単に階段を設置できます。

概要

擁壁・護岸や水路の壁面に後付けで取り付けることができる昇降用の組立式階段です。
取付ける部分に固定用アンカーを施工し、専用ブラケットを固定した後にレジンコンクリート製パネル(ドレック階段パネル)を取付けることで、簡単に後付け階段を設置できます。
緊急避難用階段として災害における避難経路の確保など防災減災対策に役立ちます。
転落防止柵を取付けて安全な昇降ができます。

国土交通省の新技術情報提供システム(NETIS)           登録番号 No.CG-130012-A
エバルート(ドレック階段パネル)のカタログ資料はこちらから。特別会員の方がご利用できます。

ダウンロード

特徴

・既設の直壁~勾配擁壁に後付で取付が可能です。
・軽量で取扱易く、施工も簡単に行えます。
・階段幅630mm・800mm・1000mm・1500mmの幅員に対応しています。
・高強度レジンコンクリートパネルとブラケット(溶融亜鉛メッキ鋼材)により、軽量で腐食に強い耐久性のある構造です。
・転落防止柵の設置が可能(専用ブラケットを設置)で、安全に通行できます。
・歩行面(パネル表面)は、滑り止め突起加工で安全昇降に配慮しています。

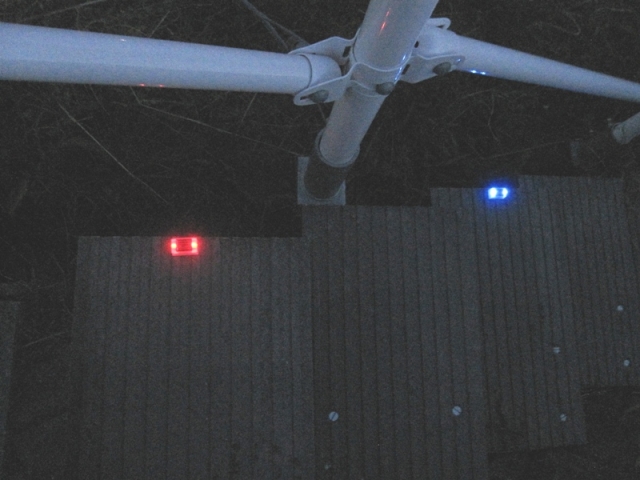

・夜間の避難を可能にするLEDの誘導マーカー(オプション)取付ができます。

用途・適用範囲

擁壁の前面を昇降する避難用階段
河川・水路の護岸に取り付ける管理用階段
水路などの洗い場

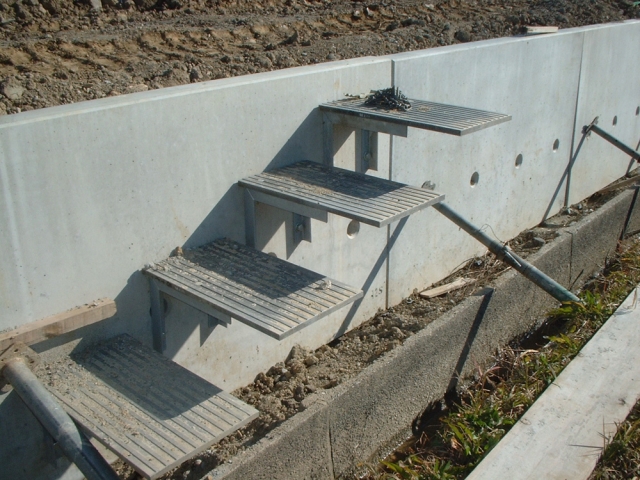

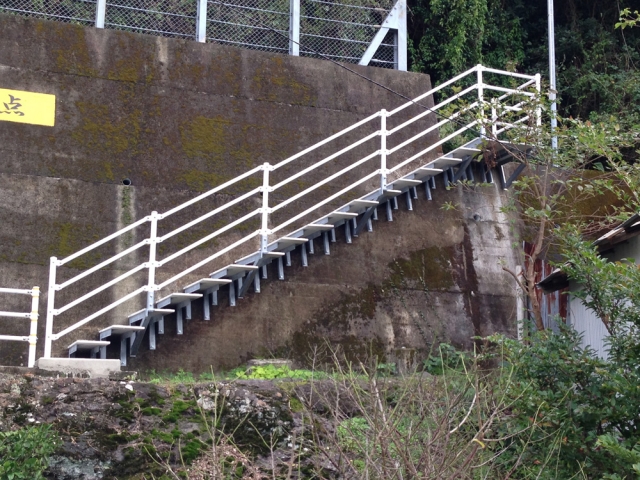

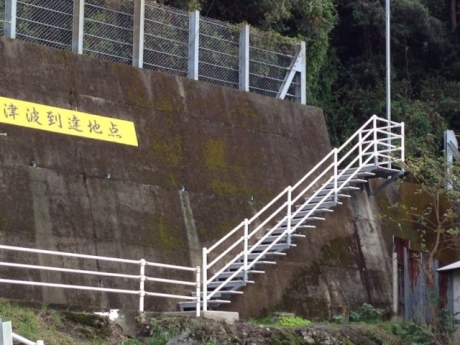

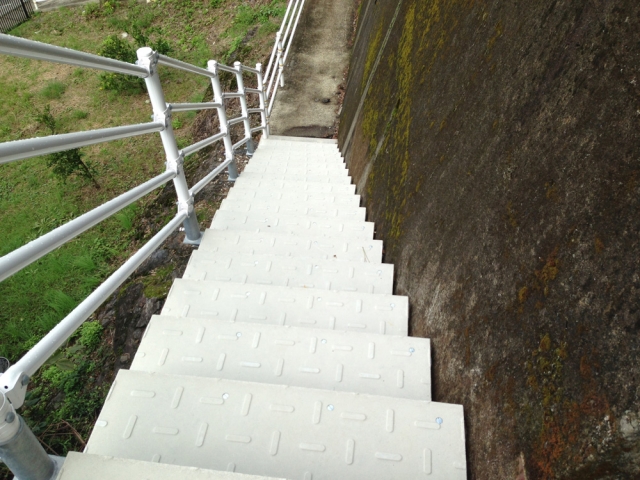

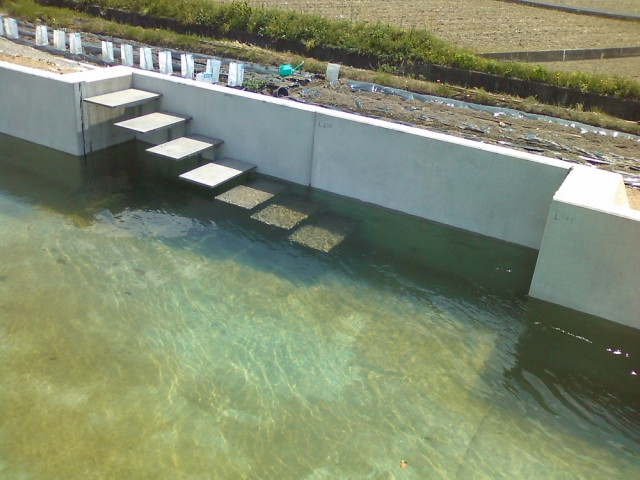

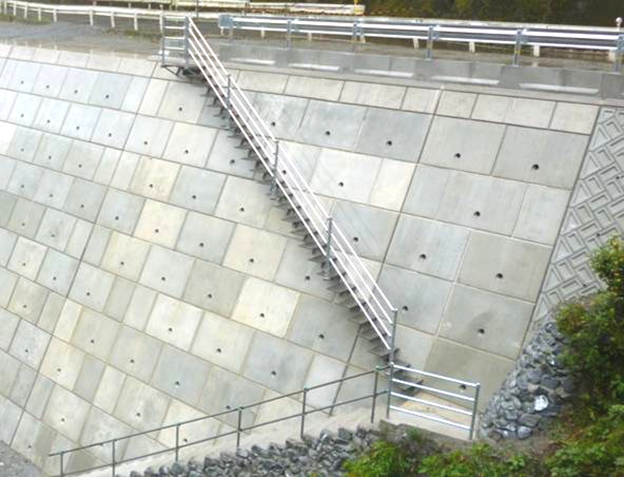

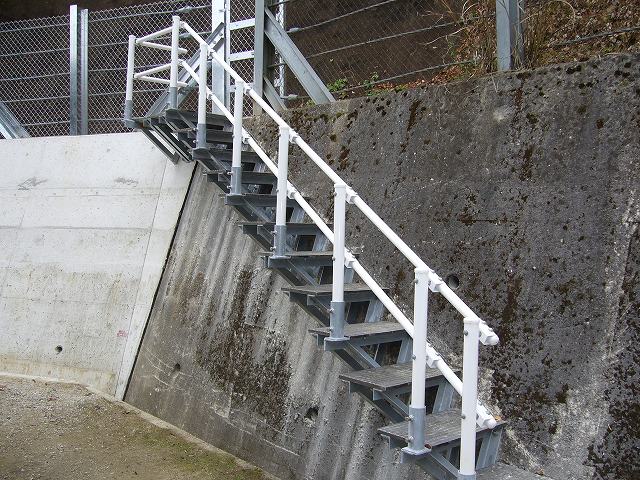

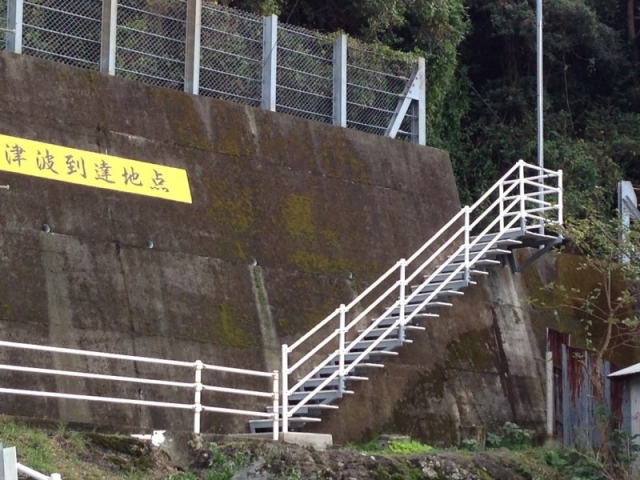

使用例

現状及び寸法

組立構造概要

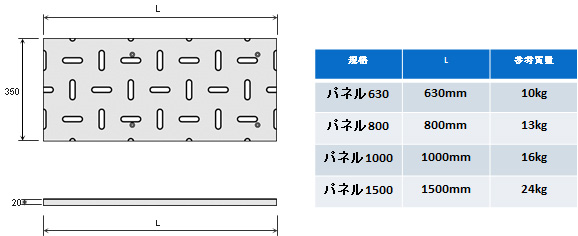

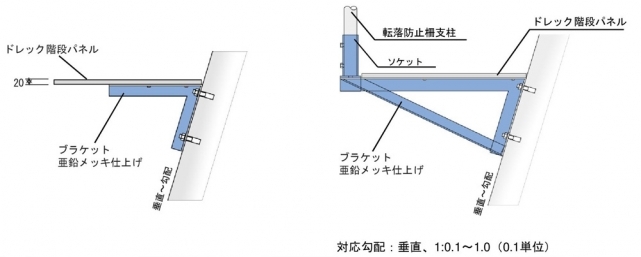

パネル規格

施工

1. ドレック階段パネルと専用ブラケットの組立
 皿ネジボルトを用いて、ドレック階段パネルと専用ブラケットを組立てます。

2. アンカーボルト位置の墨だし(マーキング)
 設計図書に従いボルト位置の墨出しを行い穿孔位置をマーキングします。




(階段の蹴り上がり高さは、20cm程度を目安にして下さい。)
3. あと施工アンカーの施工
 (1)あと施工アンカーの施工は、有資格者又は同等の経験を有する者が行って下さい。
 (2)部材の厚さ(穿孔残厚)が薄い場合は、貫通孔 にしてボルト・ナットを用いて取り付けて下さい。
 (3)階段取付面が凹凸など起伏がある場合は、スリーブ打込み式アンカーなどを用いて取付面の調整を行って下さい。
 (4)パネルの規格やアンカー施工場所の状態によって、あと施工アンカーの種類や規格を選定する必要があります。設計図書等によりご確認下さい。
4. 階段の取付
 階段を壁面に取付け、ボルトで確実に締め付けて下さい。(あと施工アンカーが本体打込み式の場合)
